Elevador de tension residencial

Hoy les traigo los calculos para la construccion de un elevador de tension residencial con 220v de salida, ideal para esos lugares alejados donde la tension es poco y se pueden quemar los artefactos.
Es un autotransformador de una potencia estimada de 1750 W con el cual se puede alimentar una heladera y algunas luces, tiene entrada  para 150 hasta 180V y salida de 220V



Por supuesto para seleccionar la tension de entrada se debe usar una llave selectora y colocar a la salida un voltimetro para verificar que la tension no sobrepase los 220V. Para bobinarlo se puede hacer con una bobinadora manual como la que presento en mi canal de youtube:



Por ultimo les dejo los calculos para que lo puedan construir, este autotransformador esta probado y funciona. Datos autotransformador

ACTUALIZACION: El otro dia desarme un elevador de tension que se quemo y estos son los datos y el video:

Datos para la construccion:

Cualquier duda comenten.

Luz regulable de leds

Hoy les traigo una forma facil de regular la intesidad de luz de unos leds. Es un proyecto interesante para controlar la luz de nuestra mesa de trabajo o una luz tenue para la habitacion.

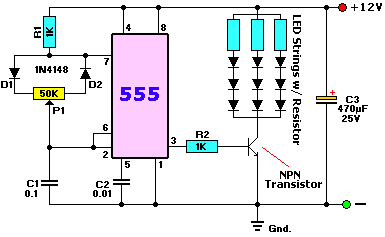

El circuito esta basado en un LM555 en configuracion oscilador y se regula el ciclo de trabajo con el potenciometro, y con ello la intensidad de la luz que dan los led conectados a la salida.

La idea es que al variar el ciclo de trabajo del oscilador, varia la tension promedio aplicada a los leds y con ello la intensidad de la luz.Aqui un video:

La PCB la van a tener que hacer ustedes.

Cargador de bateria 12V y 8A

Hola amigos, les voy a dar los calculos para la construccion de un cargador de baterias de 12V de carga lenta, muy practico para cargar la bateria del auto o de un equipo de emergencia. La forma de bobinarlo es manual, pero se puede hacer con una maquina automatica. Yo me hice esta bobinadora manual:

Entre el bobinado primario y secundario tienen que colocarle prespam para aislarlos y barnizar el trafo con barniz aislante una vez que armaron el transformador. Los datos son los siguientes:

Primario: 853 vueltas de alambre 0.45mm
Secundario: 55 vueltas de alambre 1.4mm
Bobinarlo en carrete laminacion 112 29x40. Comprar 200g de alambre 0.45mm y 200g de alambre 1.40 mm.
Les dejo un video del trafo armado:



Si no saben como armar el rectificador, vean este video:



Espero que les sirva.

Efecto de luces Led RGB

Hoy en dia en muchos negocios hay luces led en las vidrieras muy lindos, les quiero traer un proyecto para hacer un cambiador de luces RGB que dan un interesante efecto de luces, para iluminar tu habitacion o un local comercial. Esta basado en el PIC 12F629 y unos transistores y leds RGB, el efecto que se logra es cambiar alternativamente entre luces de color rojo, azul y verde con intervalos de un segundo.

Les dejo un video del uso en una pecera decorativa:

Por ultimos les doy los archivos para grabar el PIC: Efecto de luces

Driver para manejo de motores PAP de impresoras

Les quiero proponer la construccion de unos drivers para motores paso a paso de impresoras, basados en el PIC 16F628a y el integrado ULN2003, que es un array de transistores darlington.El PIC recibe las ordenes de PASO y DIRECCION a travez del puerto B, RB0 para el paso y RB3 para la direcion y proporciona las salidas para las bobinas de un motor paso a paso unipolar en los pines RB4 a RB7 que se conectan por medio de resistencias al integrado ULN2003.

Para la prueba pueden armarse un oscilador 555 para darle el impulso de paso, con una frecuencia no muy alta y conectar la salida del 555 a la entrada de paso, o armarse la interface que esta en este blog y manejarlo por puerto paralelo.
Aqui un video:

Por ultimo les dejo los archivos para grabar el PIC: Motor paso a paso

interface LPT para CNC

Hola, estoy experimentando en el campo del CNC y anduve investigando como hacerme una interface para puerto paralelo. Despues de ver varios proyectos y de mi reducido presupuesto, encontre una pagina que proponia una interface muy sencilla y en ella me base ademas de otra, para hacer el circuito de esta interface de 3 ejes que por lo menos en Kcam 4 funciona muy bien.

El corazon del circuito son dos integrados 74HC245 y unas resistencias. Aqui les dejo el circuito, por supuesto todo debe ir alimentado con un regulador 7805:

Estas son las configuraciones del puerto paralelo: Configuraciones puerto

 Aqui les dejo un video de la interface funcionando:



Espero que les sirva.

Termometro con PIC y DS18S20

En esta entrada los invito a construir su propio termometro basado en un PIC 16f628a y el sensor de temperatura de dallas semiconductors DS18S20. Para mostrar la temperatura uso dos display de 7 segmentos para mostrar las decimas de grado y la unidades. La centecimas de grado no estan implementadas ni el signo menos para temperaturas negativas, aunque esta contemplado en el esquema electronico.

Aqui les dejo un video del termometro funcionando, aunque este video es de la version hecha en assembler:



Por ultimo les dejo el archivo para grabar el PIC:

Termometro

Aclaro que el software es para el DS18S20 no para el DS18B20.Espero les guste.

Aromatizador automatico casero con PIC

Aromatizador automatico casero con PIC

Hola les quiero proponer la construccion de un dispositivo aromatizador casero como los que se venden y se les pone el aromatizante liquido.

El proyecto esta basado en un PIC 12f629, unos componentes y una vieja fuente de PC como gabinete. La idea es activar a intervalos de 30' unos ventiladores de computadora para que evaporen el liquido contenido en un frasco. Aqui el video:



La entrada de tension es desde cualquier trafo de mas de 9V que puede ser alterna o continua, dependiendo del filtro que le coloquemos, la version que les muestro tiene un rectificador de media onda y un capacitor de 1000uF para filtrar la entrada de tension. Aqui les dejo el circuito:

Les dejo la PCB.Si siguen el circuito se van a ubicar en como poner los componentes.

Por ultimo les dejo el Hex para programar el PIC, deben programarlo para trabajar con oscilador interno si usan el IC-prog o alguno parecido.

Programa para el PIC

 Espero les sirva y sino me pueden mandar comentarios en youtube.Gracias.
