martes, 19 de noviembre de 2013

Circuito intermitente para carteles de led

Circuito intermitente para carteles de led

En esta entrada les voy a mostrar como armar un circuito intermitente para carteles de led, muy simple y de bajo costo, apto para los novatos de la electronica.
El circuito esta hecho con un ULN2003, un led parpadeante, un 7805 y un capacitor de 47uF.
Sin mas el circuito es este:
El capacitor esta puesto para prolongar el tiempo de encendido y se puede eliminar o cambiar por otro de distinto valor y experimentar los efectos. Se pueden agregar mas led parpadeantes y usar las siete salidas del ULN2003 y obtener mas canales.Yo lo use para armar un especie de pizarron led.



Espero que les sirva y comenten.



martes, 24 de septiembre de 2013

Voltimetro Con PIC 12F675 y LCD

Voltimetro Con PIC 12F675 y LCD

En esta entrada les propongo la construccion de un voltimetro digital de 0 a 30V usando un PIC12F675 y unos pocos componentes. La libreria para la escritura del display la encontre en Internet y la adapte para mi uso, solo usa 3 pines del PIC. El valor del voltaje lo mostramos en un LCD de 16x2. Para proteger la entrada del PIC de voltaje superior a 30V, les recomiendo poner un diodo Zener de 5V entre la entrada del PIC y masa, obviamente invertido.

Proceso de Ajuste: Se debe sacar el PIC y alimentar el circuito, luego girar el preset para obtener poco menos de 5V a la entrada del PIC. Una vez hecho esto ya se puede usar en el rango de 0 a 30V. Si se detecta error grosero de lectura, ajustar el preset para obtener una lectura aproximada, tomando un multimetro como guia.

Video:
Lista de Materiales:

PIC 12F675
LCD 16X2
74LS164
RES 22K 1/4W
2 PRESET 5K
DIODO ZENER 5V
CAPACITOR 100nF 16V

Archivos del Proyecto: Voltimetro
Espero Les guste y comenten y visiten  Mi canal de Youtube

martes, 3 de septiembre de 2013

Amplificador 40+40 w con LM4766

Amplificador 40+40 w con LM4766

Les traigo los datos para la contruccion de un amplificador estereo de 40+40 W basado en el integrado LM 4766 de National. El circuito es el del datasheet pero les traigo la PCB y demas datos, el circuito lleva una bobina en la salida que se hace con 20 vueltas de alambre 0.9 mm enrollado en el aire en un diametro de 6 mm. Aqui un video de la placa que arme yo.



 El disipador lo hice con un disipador de un procesador de CPU en desuso y  les puse un cooler de 12V. Para la fuente tienen que comprar un transformador de 20+20 V de alterma y unos 3A por canal.
Los archivos de la PCB estan en Protel 99.Espero les guste y comenten.

martes, 27 de agosto de 2013

Como controlar un motor electrico usando un PIC

Encender una maquina de tu taller con un PIC  Las maquinas herramientas por lo general tienen un mecanismo de encendido de marcha y parada, que permite encender y detenerla apretando solo alguno de los dos pulsadores que posee.
El problema es que este tipo de mecanismo es caro y por lo general necesita de contactores. En este post le voy a proponer la construccion de un comando de marcha y parada para las maquinas que quieran, usando componentes baratos y faciles de consequir.
Como muchos saben el mecanismo de marcha y parada consta de dos botones, uno de encendido y otro de parada o apagado. Nuestra version basada en un PIC 12F629, nos permitira accionar un Motor a traves del uso de unos transistores y un rele de los que se usan para los autos.

Una vez visto el circuto les dejo el video explicativo:


Les dejo el archivo para programar el PIC: https://www.dropbox.com/s/o69tisjgnbi5cso/mainMalacate.hex

Visiten mi blog: http://www.elblogdemoe.blogspot.com
Mi canal de Youtube: http://www.youtube.com/user/nfkeller
Comenten si les sirvio.



martes, 20 de agosto de 2013

Timbre personalizado con PIC 12F629

Timbre personalizado con PIC 12F629

Hoy les traigo la forma de hacer un timbre personalizado para poner en nuestra casa con lindas melodias, hecho con PIC 12F629. El sonido se genera mandando un tren de pulsos a la pata RA0 del PIC en forma de Stream. La parte de amplificacion la hice con un BC337 y un TIP42. El circuito es este:



Primero la parte de amplificacion no me andaba y le puse el capacito y anduvo de lujo. Les voy a dejar el archivo hecho en CCS, para programar el PIC 12F629. Espero les guste y comenten. Les dejo tambien el video:

Archivo para programar el PIC:
Visiten Mi canal de Youtube para mas videos: Mi Canal

sábado, 13 de abril de 2013

Amplificador de 20 W Desde el transformador a los bafles

Amplificador de 20 W

Desde el transformador a los bafles

Estas cansado de escuchar musica con los parlantes de la PC, o los auriculares ? Bueno Te quiero proponer la construccion de un fabuloso amplificador de audio de 20W RMS para escuhar musica en nuestras casas. Te voy a decir desde como armar el transformador a como armarte los bafles.

El corazon de este sistema de audio basado en el integrado LM 1876 que es estereo, eso facilita mucho las cosas, ademas lleva pocos compenentes adicionales. Como se puede ver en la imagen:

Para armar la fuente de alimentacion necesitamos un transformador de 20+20V  2.5A (1.25A por cada parte) o sea de una potencia de 50W o màs. El puente rectificador lo podemos hacer con 4 diodos de unos 2A cada uno, o mejor comprar el puente ya armado de unos 4A. Para el filtrado usaremos dos capacitores de 4700uFx35V  y 2 de 100nF x 50V.

Si queres hacer vos mismo el transformador,estos son los datos para bobinarlo:

Materiales:

200 g de alambre 0.25 mm.
500 g de alambre 1 mm.
Carrete laminacion 112 (29x32)
Chapas laminacion 112.
Prespam.
Esparragos de 2mm
Cinta de papel.

Lo que se hace es bobinar 360 vueltas de alambre 0.25 mm para el primario y 120 vueltas de alambre 1mm, sacar una  derivacion y volver a bobinar 120 vueltas de alambre 1mm, aislar con prespam y armar el trafo. Si tienen dudas de como bobinarlo, dejen comentarios.
Aqui les dejo un video  de la bobinadora que me arme para hacer trafos:


Los Bafles:
Los bafles que les propongo son de 2 vias y estan hechos con un woofer de 8" y un tweeter, de madera dura de 10 mm o fibrofacil, segun este plano, las medidas estan en milimetros:


El agujero de atras es para poner la bornera, asi que compren primero la bormera y midan el tamaño antes de hacer el agujero, yo se lo lleve a un carpintero y me los hicieron muy lindos, los pinte de negro. Adentro tienen que recubrirlos con lana de vidrio que se consigue en donde vendes cosas para revestimientos y se vende por m2. La conexion de los parlantes es como sigue:

El gabinete:
El gabinete lo hice de madera por poca plata y el frente es de retazos de aliminio de los que se usan para hacer puertas.
Recuerden ponerle un buen disipador al integrado, puede ser unos de los de computadora, con un cooler atras, alimentado por el mismo trafo. Espero que les sirva y cualquier cosa comenten.


miércoles, 10 de abril de 2013

Como ponerle luces leds a tu ciclomotor garelli

Como ponerle luces leds a tu ciclomotor garelli

A la hora de ponerle luces leds al ciclomotor, el problema es que la tension que genera el volante no es constante y depende de la velocidad con que marchamos. Esto puede hacer que si le ponemos luces led, estas se quemen o no prendan bien al estar la moto parada.
Yo tengo una moto modelo `93 parecida a esta:
Para poder ponerle los leds a nuestro ciclomotor vamos a necesitar rectificar el voltaje que entrega el volante, filtrarlo y estabilizarlo a 12V. Necesitamos:

-Puente rectificador de 1A ò màs
-Capacitor de 1000uF x 35V
- IC LM 317T
-Led de colores de 1W o tiras de led 3285
-Caja plastica para poner todo y ocultarlo dentro de la moto.
-Cable
-Cinta aisladora.

Lo primero que vamos a ver es de donde obtener el voltaje para los leds, para eso esta este diagrama:

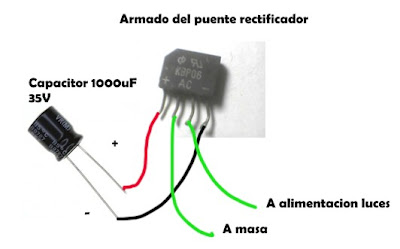

Una vez que identificamos los cables armaremos el puente rectificador asi:

Una vez que tenemos armado el puente rectificador armamos el regulador de voltaje con el LM317T asi:


Una vez que tenemos los 2 armados, conectamos el puente rectificador al regulador y la salida de 12V va para alimentar los leds, que se conectan asi:

Ponemos el regulador y el puente en una caja plastica y la fijamos al chasis y instalamos los leds en el lugar que mas nos guste, pero en donde no se mojen para que duren.

Espero que les haya gustado y les quede bien, si les interesa les puede armar un tuto de como reemplazar las luces por luces de leds, pidanlo en los comentarios, tambien pueden seguirme en mi canal de youtube:

miércoles, 20 de febrero de 2013

Elevador-Reductor de tension de red para fines de prueba

Adevertencia

Peligro de electrocucion!!

Hola amigos, algunas veces hacemos desarrollos electronicos como reguladores de tension, protectores de alta tension otras cosa y nos encontramos que no podemos probarlos, hasta no llevarlos al lugar en donde lo vamos a usar ya que en nuestro laboratorio no tenemos como bajar o elevar la tension de la red, para probar nuestro diseño. Es por eso que les propongo la construccion de este artefacto, que les permitira bajar y elevar la tension de la red desde unos 150VAC hasta unos 300VAC.

El fin del aparato no es alimentar grandes cargas con el, sino, alimentar los circuitos de control que manejan las cargas y probar si funcionamiento. La potencia del artefacto es de unos 25W, lo suficiente para hacer pruebas y no tener un armatoste muy grande. Vamos a la construccion:

Para la construccion necesitamos:

200 g de alambre diametro 0.25 mm.
Carrete laminacion 111 (26x30).
Capas laminacion 111 para esa seccion de carrete.
Papel aislante para bobinados.
1m deSpaguetti de tela de 1mm de diametro.
Llave selectora de 10 puntos.
Voltimetro de AC de rango 0-300V.
Portafusible.
Cinta de enmascarar.

Procedimiento:

Como lo que vamos a construir es basicamente un transformador, lo que tenemos que hacer es bobinar el alambre sobre el carrete en forma prolija, pareja y firme. Vamos a sacar derivaciones al llevar a las 1125 vueltas, 1200, 1275, 1325, 1475, 1625, 1775 y a las 2200 vueltas para terminar.

Una vez terminado el bobinado se lo coloca papel aislante encima y se lo adhiere con un trozo de cinta. Se le debe colocar spaguetti a cada salida del transformador y tratar de que quede fija al bobinado.

Luego se le colocan las chapas y se procede a barnizarlo con el barniz aislante. Se debe marcar la salida correspondiente a las 1625 vueltas, ya que entre el comienzo del bobinado y esa salida, alimentaremos nuestro aparato con los 220V de la linea.

 El principio del bobinado (Comun), se debe conectar al neutro de la linea y constituye tambien el terminal neutro de la salida del transformador. El otro terminal de la salida lo obtendremos seleccionando algunas de las otras derivaciones, usando la lleve selectora, se coloca una derivacion en cada punto de la llave. El voltimetro se coloca en paralelo a a la salida del transformador, entre neutro y el punto central de la llave selectora.

Aqui les dejo una foto del transformador que yo me arme, con el gabinete de una fuente de PC.

Aqui tambien les dejo un video:
Espero les sirva, cualquier cosa comenten. Saludos.



domingo, 3 de febrero de 2013

Efecto de luces para carteles de led

Efecto de luces para carteles de led con PIC 12F629

Hola, como andan, hoy les traigo un circuito para usar en carteles de led, basado en el integrado 74LS164 y un PIC 12F629. Es ideal para realizar efecto de luces con led y colocarlo en el borde de un cartel, al encenderlo, los led conectados a las salidas se iran encendiendo de a uno en secuencia, logrando un lindo efecto de luces. Me inspire porque aca hicieron un cartel asi con varios efectos y funciona de maravilla. Aqui el circuito:

Este esquema tiene solo dos integrados 74LS164 en cascada, pero se pueden conectar mas, de la misma forma, para llegar a tener 16,32,64 o mas leds a la salida.

Aqui un video:


Aqui les dejo el .hex para grabar el PIC: Archivo.hex
Espero les guste y hasta la proxima.
